La tecnología RFoF funciona convirtiendo señales de radiofrecuencia (RF) eléctricas en señales ópticas, generalmente en el punto de captación de la antena. Estas señales ópticas se transmiten a través de cables de fibra óptica —a veces a lo largo de decenas de kilómetros— antes de ser reconvertidas en señales de RF eléctricas para alimentar los receptores. Esta tecnología también se puede utilizar para IEM/IFB, transmitiendo señales por fibra óptica a una ubicación remota. Este enfoque permite una transmisión de alta calidad a larga distancia, altamente resistente a las interferencias y a la degradación de la señal. A diferencia de los cables coaxiales de antena de RF tradicionales, los sistemas RFoF ofrecen una pérdida significativamente baja (0,4 dB/km en lugar de 200 dB/km a través de un cable de RF típico) y mantienen la integridad de la señal a distancias mucho mayores, incluso en entornos difíciles.
Las señales de radiofrecuencia se convierten en señales ópticas en la posición de la antena, se transportan a través de fibra óptica y se vuelven a convertir en radiofrecuencia en el receptor.
La centralización en una sala técnica mediante conexiones de fibra óptica permite un despliegue sencillo de la infraestructura inalámbrica.
La infraestructura de radiofrecuencia centralizada, basada en Wisycom MATF y terminales de radiofrecuencia sobre fibra óptica, permite compartir receptores en múltiples espacios, como se ilustra aquí con cuatro sistemas de banda ultraancha MRK16, que ofrecen un total de 64 canales.
¿Por qué RFoF es revolucionario?
Los cables coaxiales tradicionales son pesados, caros y, ya a corta distancia, se produce pérdida de señal. Los cables de más de 100 metros resultan rápidamente poco prácticos debido a la alta atenuación de la señal de radiofrecuencia.
Por el contrario, los cables de fibra óptica pueden cubrir distancias de 10 kilómetros o más sin pérdidas significativas, además de ser más ligeros, fáciles de instalar y más flexibles. Esto hace que la tecnología RFoF sea ideal para la radiodifusión moderna, eventos en directo e instalaciones corporativas donde la fiabilidad y la escalabilidad son esenciales.
Además, RFoF optimiza el gasto de capital total (CAPEX) mediante el uso de recursos compartidos.
Ventajas clave de RFoF
- Transmisión a larga distancia: Los cables de fibra óptica pueden transportar señales de radiofrecuencia a grandes distancias (10 km o más) sin necesidad de amplificadores ni repetidores.
- Inmunidad al ruido: La fibra no se ve afectada por las interferencias electromagnéticas, lo que garantiza una transmisión de señal limpia y estable incluso en entornos con un ruido eléctrico significativo.
- Ancho de banda elevado: RFoF admite un amplio rango de frecuencias y múltiples señales simultáneamente, lo que lo hace adecuado para configuraciones complejas de múltiples canales.
- Instalación flexible: Los cables de fibra óptica son ligeros, delgados y fáciles de tender a través de edificios o grandes recintos.
- Transmisión multiseñal: Algunos sistemas RFoF modernos pueden transmitir simultáneamente RF, Ethernet y señales troncales, por ejemplo, audio sobre IP (como Dante), a través de una sola fibra. Esta integración permite el transporte de datos, intercomunicación y vídeo en directo, lo que reduce la complejidad de la infraestructura.
- Control remoto: Algunos sistemas permiten la gestión remota de antenas y filtros mediante software, lo que optimiza el rendimiento y minimiza las interferencias en ubicaciones remotas.
Casos de uso: RFoF en acción
Retransmisión en exteriores:
RFoF permite que las señales de audio de los micrófonos inalámbricos e incluso las señales IFB viajen desde/hacia antenas ubicadas en todo el estadio, directamente a/desde una sala técnica, a veces a cientos de metros de distancia. Esto garantiza una cobertura de radiofrecuencia fiable independientemente de la distancia.

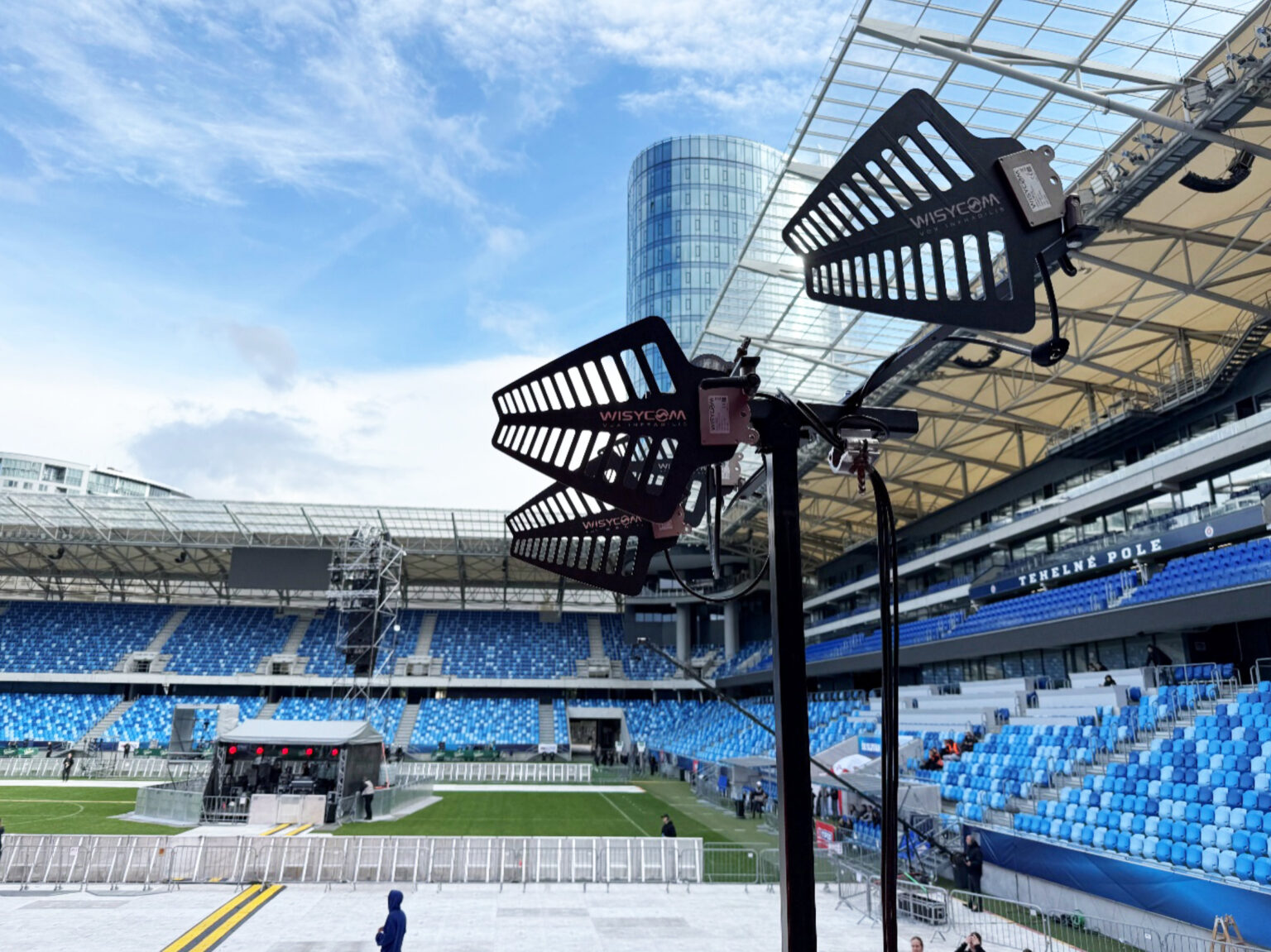

La tecnología RFoF permite colocar las antenas cerca de los artistas, mientras que los receptores permanecen a cientos de metros de distancia en unidades móviles o salas de control.
Producción televisiva y teatros:
En instalaciones de radiodifusión y teatros con múltiples estudios, escenarios o áreas de actuación, RFoF permite centralizar los receptores en una sala técnica, mientras que los transmisores se pueden mover libremente entre estudios, escenarios o decorados según sea necesario.
Este enfoque centralizado maximiza la utilización del equipo, reduce el tiempo de preparación y simplifica la coordinación entre producciones. En entornos dinámicos, como los programas de telerrealidad o las producciones teatrales con escenas cambiantes, artistas que se desplazan constantemente o ensayos simultáneos, las antenas se pueden colocar estratégicamente para proporcionar una cobertura de radiofrecuencia uniforme y sin interrupciones.
El resultado es un rendimiento de audio fiable e ininterrumpido, que permite a los artistas moverse libremente entre zonas, escenarios o camerinos sin interrupciones ni necesidad de reconfiguración. La flexibilidad de las conexiones de fibra óptica facilita el despliegue de infraestructura inalámbrica y optimiza la inversión mediante recursos compartidos. Todas las operaciones se pueden gestionar de forma remota a través de Ethernet.
Las zonas de antenas distribuidas están conectadas mediante fibra óptica a una sala técnica centralizada, lo que permite compartir receptores y lograr una cobertura de radiofrecuencia continua en múltiples espacios.
Eventos en vivo:
Los conciertos y festivales suelen desarrollarse en grandes espacios al aire libre con escenarios de gran tamaño, pasarelas o incluso varios escenarios. RFoF permite colocar las antenas cerca de los artistas, reduciendo el riesgo de interrupciones de señal e interferencias provenientes de pantallas LED y otras fuentes.
Los artistas pueden moverse libremente por el recinto, mientras que los ingenieros supervisan y controlan el sistema de forma remota, garantizando que cada nota y palabra llegue al público sin interrupciones.
En grandes producciones en directo, RFoF permite colocar las antenas cerca de los artistas, incluso en varios escenarios, mientras los ingenieros supervisan todo de forma centralizada.
Conferencias e instalaciones corporativas:
Los modernos centros de conferencias y salas de reuniones se benefician de la infraestructura invisible de RFoF. Los cables de fibra óptica se pueden instalar discretamente a través de paredes y techos, lo que permite un control centralizado y una fácil expansión. Tanto los ponentes como los asistentes disfrutan de un audio inalámbrico fiable, mientras que el personal técnico gestiona el sistema de forma remota.
La tecnología RF-over-Fiber permite una infraestructura inalámbrica discreta y escalable en entornos corporativos y de conferencias modernos.
Impacto financiero: ahorro de costes y eficiencia
Una de las ventajas financieras más significativas de RFoF es la capacidad de centralizar los receptores. Tradicionalmente, cada antena requería su propio receptor y equipo asociado en la ubicación de la antena. Con RFoF, se pueden conectar varias antenas mediante fibra óptica a un único banco de receptores central. Esto significa:
- En general, se necesitan menos receptores gracias a que se comparten entre diferentes ubicaciones, lo que reduce el CAPEX en hardware.
- Menores costes de mantenimiento, ya que los equipos centralizados son más fáciles de reparar y supervisar.
Para grandes recintos, emisoras o instalaciones corporativas, estos ahorros pueden ser sustanciales. Además, dado que la terminación y el cableado de fibra óptica son estándares consolidados en el sector de las TI, los especialistas en radiofrecuencia ya no se ven limitados por las restricciones físicas y la degradación de la señal asociadas a los cables coaxiales. Esto les permite centrar su experiencia en tareas críticas como la coordinación de frecuencias, la optimización de la integridad de la señal y la gestión avanzada de sistemas.
Instalación y flexibilidad
Los cables de fibra óptica son ligeros, delgados y fáciles de instalar. En muchos edificios profesionales, la infraestructura de fibra óptica es estándar desde hace años y, a menudo, se puede reutilizar para la transmisión de radiofrecuencia, lo que reduce aún más el costo y la complejidad de la instalación.
Para usos móviles, como unidades móviles de transmisión y eventos en directo, la fibra táctica ya es un estándar.
RFoF para su uso con sistemas IFB
Así como las señales de antena se pueden recibir a través de fibra óptica, también se pueden transmitir. Las antenas se pueden instalar lejos del transmisor mediante conexiones de fibra óptica. Existen algunas limitaciones en cuanto a la cantidad de señales RF/IFB que se pueden transmitir, pero siguiendo las instrucciones del producto, no habrá ningún problema.
Tendencias futuras
La tendencia en la radiodifusión y la producción en directo apunta a un menor número de unidades móviles de producción y a una mayor producción remota. RFoF permite un control centralizado, una mejor utilización de los recursos y configuraciones flexibles que se adaptan rápidamente a las necesidades cambiantes. A medida que los recintos y estudios se vuelven más complejos, RFoF desempeñará un papel cada vez más importante para garantizar una transmisión de audio fiable y de alta calidad.
Experiencia de Wisycom en RFoF
Wisycom cuenta con una amplia experiencia en el desarrollo de soluciones RFoF que combinan flexibilidad, calidad y preparación para el futuro. Con los productos de Wisycom, se pueden transmitir múltiples tipos de señales a través de la misma fibra, los sistemas se pueden controlar de forma remota y las soluciones se pueden adaptar a necesidades específicas.
Para obtener más información sobre nuestra oferta de productos RFoF, haga clic aquí o póngase en contacto con Wisycom para saber cómo RFoF puede optimizar su producción y transmisión de audio.
